概述:
HXGN□- 12型金屬封閉箱式高壓開關設備（簡稱環網柜），是城市電網改造和建設所需要的新一代高壓電器產品。適用于交流3-10KV，額定頻率50HZ的配電系統，可用于環網供電和終端供電，亦適用裝于箱式變電站。
環網柜負荷GB3906、IEC60420等標準的有關規定

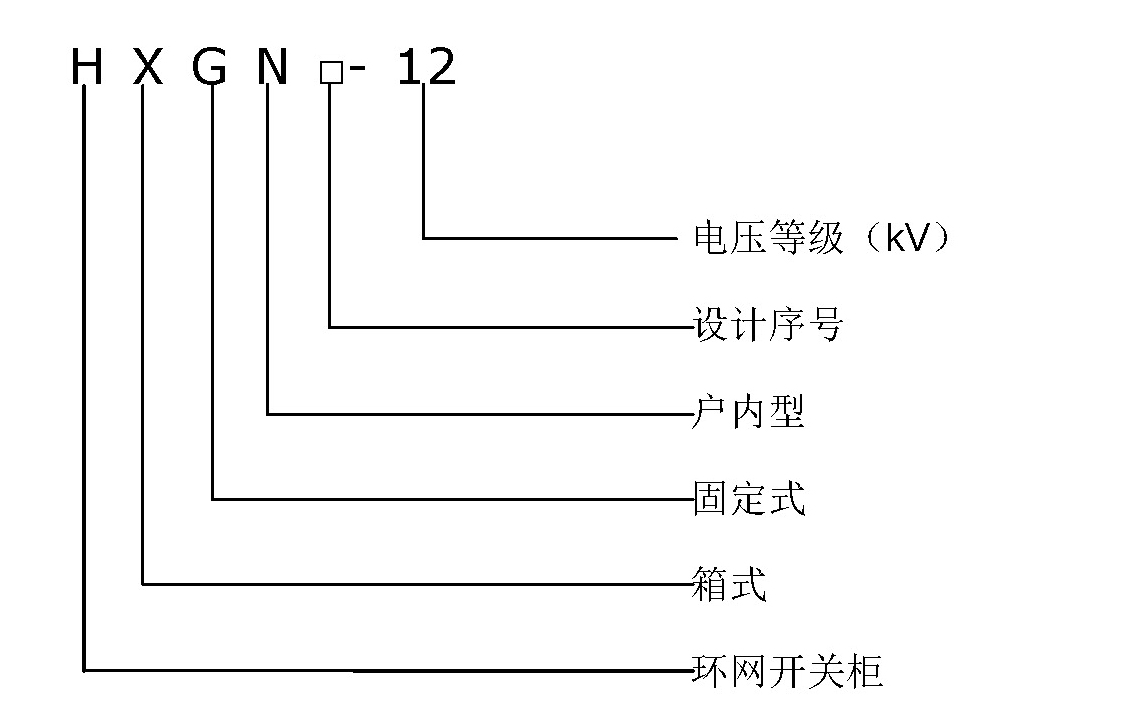

型號含義:
使用環境條件:
1、環境溫度上限+40℃，下限-25℃；
2、海拔高度:不大于1000m；
3、濕度條件：日平均值不大于95%，水蒸氣壓力日平均值不超過2.2kPa；
月平均值不大9%，水蒸氣壓力月平均值不超過1.8kPa。
4、地震烈度：不超過8度；
5、沒有腐蝕性或可燃氣體等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與本公司協商。
技術要求:
裝有YFN-12型負荷開關和裝有YFZN-12真空符合開關的環網柜能滿足用戶相應的技術要求。負荷開關生產廠家可自行選擇。
技術參數:
|
序號
|
名稱
|
單位
|
數據
|
|
1
|
額定電壓/最高工作電壓
|
KV
|
10/12
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
主母線電流
|
進線柜
|
A
|
630~1250
|
|
出線柜
|
125
|
|
4
|
額定短時耐受電流
|
KA
|
20
|
|
5
|
額定短路持續時間
|
S
|
4
|
|
6
|
額定峰值耐受電流
|
KA
|
50
|
|
7
|
額定短路關合電流
|
KA
|
50
|
|
8
|
額定有功負載開斷電流
|
A
|
630
|
|
9
|
閉環開斷電流
|
A
|
630
|
|
10
|
額定電纜充電電流
|
A
|
10
|
|
11
|
接地開關額定短路時耐受電流
|
KA
|
20
|
|
12
|
接地開關寶寶短路時持續時間
|
S
|
4（2）
|
|
13
|
接地開關額定峰值耐受電流
|
KA
|
50
|
|
14
|
接地開關額定短路關合電流
|
KA
|
50
|
|
外形尺寸：（寬X深X高）650（800）X 1000 X 2000
|
結構及特點:
1、環網柜柜體采用8MF型材組裝，全構架安裝模數孔E=20mm。
2、環網柜內配FN12-12D型負荷開關或FZN25-12RD型熔斷器組合電器，該型電器帶有隔離開關、真空負荷開關、接地開關，且隔離開關及接地開關均有明顯斷口。
3、隔離開關、真空負荷開關、接地開關、柜門具有完善可靠的機械聯動、連鎖裝置，能有效防止誤操作，并確保安全維護。
4、可手動、電動操作。
5、柜的柜門、儀表門沒有鉛封銷子。
6、熔斷器組合電器柜、熔管帶有撞針。短路情況下，撞針撞擊跳閘機構，實現快速開斷，能有效保護電器設備。
7、環網柜采用正面操作，可靠墻安裝。
8、“五防”閉鎖功能：
只有當柜體門關閉并鎖定，操作接地開關到“打開”位置，才能操作負荷開關至合閘位置。
當負荷開關處于隔離位置，才能關合接地開關，接地開關處于合閘位置時，插入絕緣隔板到位，才能打開柜門。
真空滅弧室與隔離刀有可靠的連鎖，而隔離刀與接地刀互為聯動，并與柜門連鎖，絕緣隔板與柜門也有連鎖。為保證有可靠性的接地連續性，骨架和內部金屬結構件均鍍鋅處理。
|
